Znaki kardynalne bez wkuwania. Jak czytać pławy systemu IALA na morzu: kolory, stożki i światła

Znaki kardynalne to żółto-czarne pławy, które wskazują, po której stronie niebezpieczeństwa leży żeglowna woda: znak północny omija się od północy, zachodni od zachodu. Wyjaśniamy, jak rozpoznać je w dzień po stożkach i pasach, a w nocy po liczbie błysków, oraz jak działają pozostałe znaki systemu IALA w Regionie A, do którego należy Polska.

Pława kardynalna wschodnia NE Shingles, czarna z żółtym pasem, stożki podstawami do siebieZnak kardynalny wschodni NE Shingles w cieśninie Solent: stożki złączone podstawami, żółty pas pomiędzy czarnymi. · fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Galeria zdjęć (8) - zobacz wszystkie

Na morzu nie ma drogowskazów, ale są pławy, które mówią dokładnie tyle samo. Międzynarodowy system oznakowania nawigacyjnego IALA przewiduje pięć rodzajów znaków: boczne, kardynalne, odosobnionych niebezpieczeństw, bezpiecznej wody i specjalne. Każdy da się rozpoznać w dzień po kolorze, kształcie i znaku szczytowym, a w nocy po barwie i rytmie światła. Zaczynamy od znaków kardynalnych.

Co oznacza znak kardynalny

Znak kardynalny wskazuje, w jakim kierunku kompasowym od znaku znajduje się żeglowna woda. Nazwa znaku mówi, po której stronie należy go ominąć: znak kardynalny północny mijamy od północy, wschodni od wschodu, południowy od południa, a zachodni od zachodu. Najważniejsza zasada brzmi więc tak: znak nie pokazuje, gdzie jest niebezpieczeństwo, tylko gdzie jest bezpieczna woda.

Znaki ustawia się w czterech kwadrantach wokół niebezpieczeństwa, ograniczonych namiarami rzeczywistymi NW i NE, NE i SE, SE i SW oraz SW i NW. Znak przyjmuje nazwę od kwadrantu, w którym stoi. Stosuje się go, żeby wskazać, że najgłębsza woda jest po stronie nazwy znaku, żeby pokazać bezpieczną stronę przy omijaniu niebezpieczeństwa albo żeby zwrócić uwagę na zakręt, rozwidlenie lub złączenie toru wodnego czy koniec mielizny.

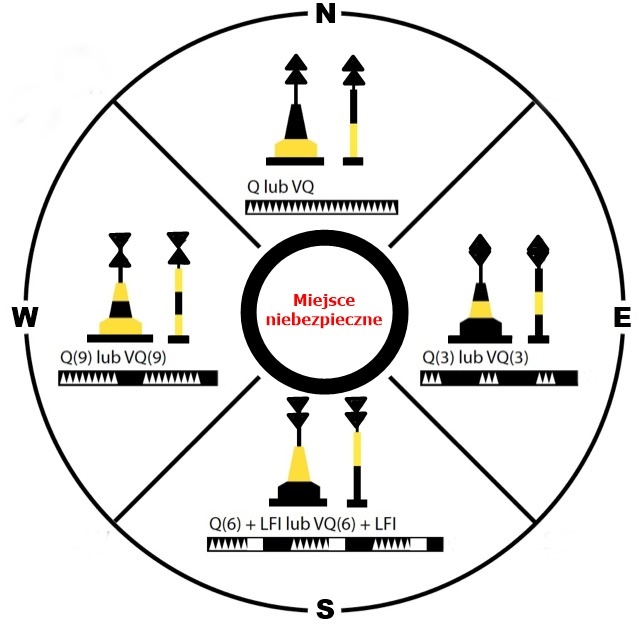

Cztery znaki kardynalne wokół niebezpieczeństwa: każdy stoi w kwadrancie, od którego wziął nazwę, i od tej strony się go omija. Fot. materiały prasowe
Cztery znaki kardynalne wokół niebezpieczeństwa: każdy stoi w kwadrancie, od którego wziął nazwę, i od tej strony się go omija. Fot. materiały prasowe

Jak rozpoznać znaki kardynalne w dzień

Znaki kardynalne mają zwykle kształt kolumnowy albo drążkowy i zawsze są malowane w poziome pasy żółte i czarne. Znakiem szczytowym są dwa czarne stożki, a ich układ podpowiada, gdzie leży czarny pas: stożki wierzchołkami do góry oznaczają czarny kolor na górze, wierzchołkami w dół czarny na dole, podstawami do siebie czarne pasy u góry i u dołu, a wierzchołkami do siebie czarny pas pośrodku.

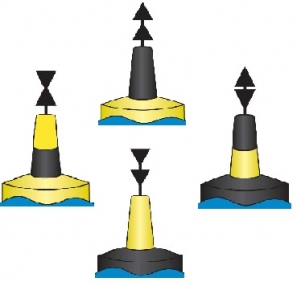

Pławy kardynalne w wersji rysunkowej. Układ stożków podpowiada, gdzie na kadłubie jest czarny pas. Fot. materiały prasowe
Pławy kardynalne w wersji rysunkowej. Układ stożków podpowiada, gdzie na kadłubie jest czarny pas. Fot. materiały prasowe

Znak

Kolory od góry

Znak szczytowy

Światło białe

Omijaj od

Północny (N)

czarny nad żółtym

stożki wierzchołkami do góry

VQ lub Q, ciągłe

północy

Wschodni (E)

czarny, żółty pas, czarny

stożki podstawami do siebie

VQ(3) co 5 s lub Q(3) co 10 s

wschodu

Południowy (S)

żółty nad czarnym

stożki wierzchołkami w dół

VQ(6)+LFl co 10 s lub Q(6)+LFl co 15 s

południa

Zachodni (W)

żółty, czarny pas, żółty

stożki wierzchołkami do siebie

VQ(9) co 10 s lub Q(9) co 15 s

zachodu

Przy dobrej widoczności najważniejszym elementem każdego znaku kardynalnego są właśnie dwa stożki, dlatego stosuje się je wszędzie, gdzie to możliwe, możliwie duże i z wyraźnym prześwitem.

Znak kardynalny północny Sconce w cieśninie Solent: stożki wierzchołkami do góry, czarny kolor nad żółtym. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Znak kardynalny północny Sconce w cieśninie Solent: stożki wierzchołkami do góry, czarny kolor nad żółtym. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Znak kardynalny wschodni NE Shingles w cieśninie Solent: stożki złączone podstawami, żółty pas pomiędzy czarnymi. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Znak kardynalny wschodni NE Shingles w cieśninie Solent: stożki złączone podstawami, żółty pas pomiędzy czarnymi. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Znak kardynalny południowy przy wyspie South Rachael w Kolumbii Brytyjskiej: stożki wierzchołkami w dół, żółty nad czarnym. Znaki kardynalne wyglądają tak samo w obu regionach IALA. Fot. Extemporalist / Wikimedia Commons, CC0
Znak kardynalny południowy przy wyspie South Rachael w Kolumbii Brytyjskiej: stożki wierzchołkami w dół, żółty nad czarnym. Znaki kardynalne wyglądają tak samo w obu regionach IALA. Fot. Extemporalist / Wikimedia Commons, CC0
Znak kardynalny zachodni West Bramble w cieśninie Solent: stożki złączone wierzchołkami, czarny pas pośrodku żółtego kadłuba. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0
Znak kardynalny zachodni West Bramble w cieśninie Solent: stożki złączone wierzchołkami, czarny pas pośrodku żółtego kadłuba. Fot. Ian Paterson / Wikimedia Commons, CC BY-SA 2.0

Światła znaków kardynalnych i zasada zegara

Znaki kardynalne świecą zawsze na biało, w rytmie migającym (Q, po polsku M) albo szybko migającym (VQ, po polsku MV). Światło migające to 50 lub 60 błysków na minutę, a szybko migające 100 lub 120 błysków na minutę.

Liczbę błysków najłatwiej zapamiętać z tarczą zegara w głowie. Wschód leży na godzinie 3 i znak wschodni daje 3 błyski w grupie, południe na godzinie 6 i znak południowy daje 6 błysków, zachód na godzinie 9 i znak zachodni daje 9 błysków. Znak północny miga bez przerwy. Południowy ma dodatkowo jeden długi błysk, trwający nie krócej niż 2 sekundy, tuż po grupie sześciu błysków, co jest jego cechą rozpoznawczą.

Więcej o charakterystykach świateł i o tym, jak z nich korzystać po zmroku, pisaliśmy w poradniku Światła nawigacyjne i nabieżniki.

Pozostałe znaki systemu IALA

Znaki kardynalne to tylko część systemu. Oprócz nich na morzu spotyka się znaki, które wyglądają zupełnie inaczej i mówią co innego.

Znak

Wygląd

Znak szczytowy

Światło

Znaczenie

Odosobnione niebezpieczeństwo

czarny z czerwonym poziomym pasem lub pasami

dwie czarne kule

białe Fl(2)

mała przeszkoda, woda dookoła jest żeglowna

Bezpieczna woda

czerwone i białe pasy pionowe

czerwona kula

białe izofazowe, przerywane, długi błysk co 10 s albo litera A alfabetu Morse’a

woda wokół znaku jest żeglowna, np. oś toru lub znak podejściowy

Znak specjalny

żółty

żółty leżący krzyż X

żółte, rytm inny niż znaków z białym światłem

obszar lub obiekt opisany w publikacjach nautycznych

Tymczasowa pława wrakowa

pionowe pasy niebieskie i żółte

żółty krzyż

naprzemiennie niebieskie i żółte

świeżo wykryty wrak

Wśród pięciu podstawowych rodzajów znaków tylko znak bezpiecznej wody jest malowany w pionowe pasy, co odróżnia go od znaków ostrzegających przed niebezpieczeństwem. Znaki specjalne nie służą do prowadzenia nawigacji, tylko oznaczają na przykład kable i rurociągi, strefy ćwiczeń wojskowych, wysypiska, strefy rekreacyjne albo boje pomiarowe ODAS.

Pława bezpiecznej wody RZUC na Zatoce Puckiej: czerwono-białe pasy pionowe i czerwona kula jako znak szczytowy. Fot. Krzysztof Maria Różański / Wikimedia Commons, CC BY-SA 4.0
Pława bezpiecznej wody RZUC na Zatoce Puckiej: czerwono-białe pasy pionowe i czerwona kula jako znak szczytowy. Fot. Krzysztof Maria Różański / Wikimedia Commons, CC BY-SA 4.0

Znaki boczne w Regionie A, czyli także w Polsce

System IALA dzieli świat na dwa regiony, które różnią się wyłącznie kolorami znaków bocznych. Europa, a więc także Polska, należy do Regionu A. Znaki lewej strony toru są tu czerwone, mają kształt walcowy, kolumnowy lub drążkowy i czerwony walec jako znak szczytowy. Znaki prawej strony są zielone, mają kształt stożkowy, kolumnowy lub drążkowy i zielony stożek wierzchołkiem do góry. W Regionie B, obejmującym między innymi obie Ameryki i Japonię, kolory są odwrócone.

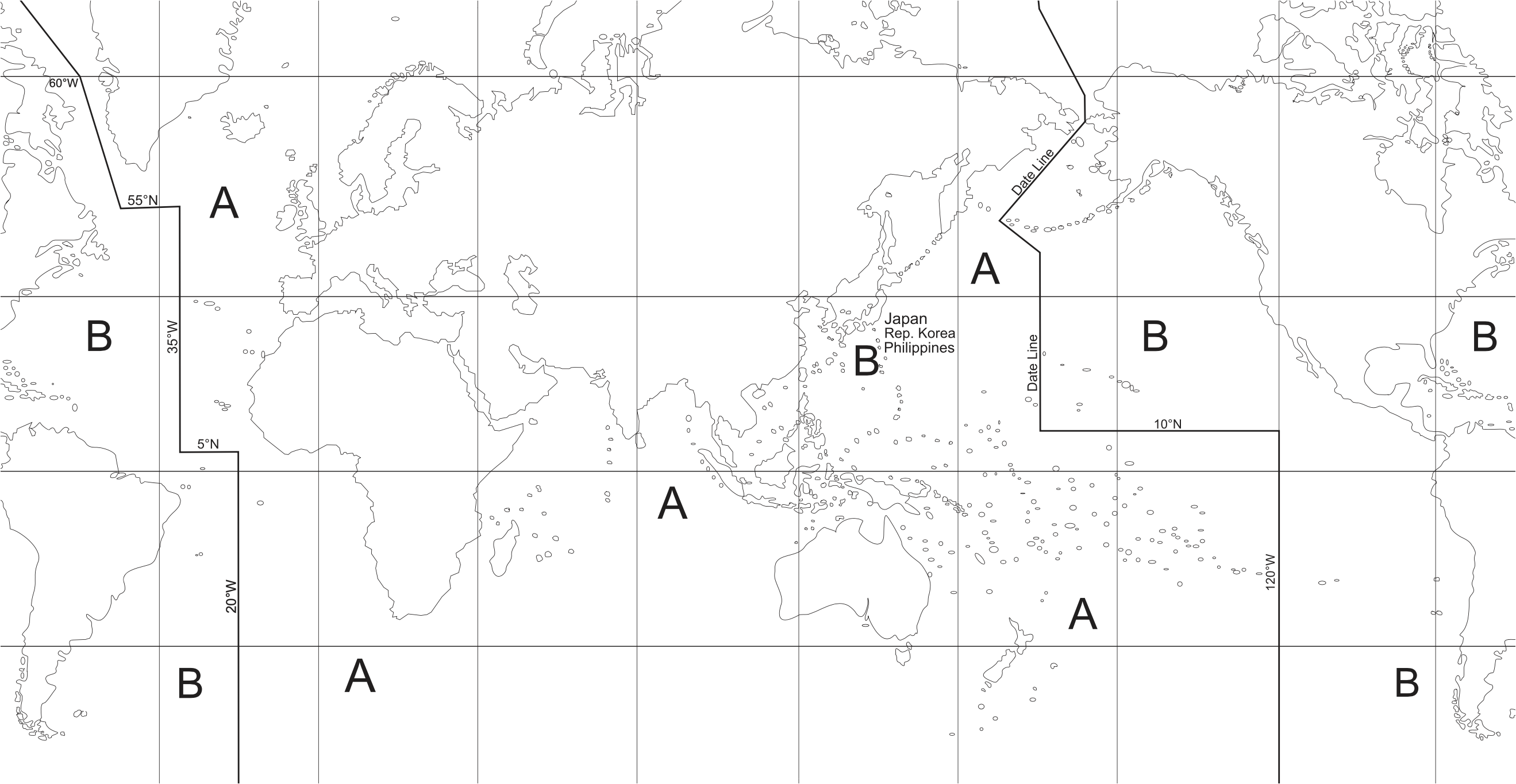

Regiony A i B systemu IALA. Europa, w tym Polska, leży w Regionie A; obie Ameryki, Japonia, Korea Południowa i Filipiny w Regionie B. Fot. materiały prasowe
Regiony A i B systemu IALA. Europa, w tym Polska, leży w Regionie A; obie Ameryki, Japonia, Korea Południowa i Filipiny w Regionie B. Fot. materiały prasowe

Strony toru liczy się według przyjętego kierunku oznakowania, czyli zasadniczo od strony morza w stronę portu, ujścia rzeki lub innej drogi wodnej. Wzdłuż wybrzeży kierunek ustalają właściwe władze i zasadniczo powinien on być zgodny z ruchem wskazówek zegara wokół masywu lądowego. Wchodząc do portu w Regionie A, zostawiamy więc czerwone znaki po lewej burcie, a zielone po prawej. Tam, gdzie tor się rozwidla, stoi zmodyfikowany znak boczny z szerokim poziomym pasem w drugim kolorze i światłem w rytmie Fl(2+1), zarezerwowanym właśnie dla rozgałęzień.

Na śródlądowych drogach wodnych obowiązuje odrębny system znaków, który omówiliśmy w tekście Oznakowanie śródlądowych dróg wodnych.

Nowe niebezpieczeństwo i znak dublujący

Nowym niebezpieczeństwem nazywa się świeżo wykrytą przeszkodę, na przykład mieliznę, skałę albo wrak, o której nie ma jeszcze informacji w publikacjach nautycznych. Jeśli władze uznają zagrożenie za szczególnie poważne, co najmniej jeden ze znaków powinien zostać jak najszybciej zdublowany identycznym znakiem. Taki znak może mieć racon nadający literę D alfabetu Morse’a, widoczną na ekranie radaru. Znak dublujący zdejmuje się, gdy informacja o przeszkodzie zostanie wystarczająco rozpowszechniona.

Zasady szczegółowo opisuje przewodnik po systemie IALA w serwisie Navipedia, a zestawienie znaków z tabelami i mnemotechnikami przygotował także SkipperCheck.

Który element oznakowania IALA najtrudniej Wam zapamiętać?

Najczęściej zadawane pytania

Jak omijać znak kardynalny?
Znak kardynalny omija się od strony zgodnej z jego nazwą: północny od północy, wschodni od wschodu, południowy od południa, a zachodni od zachodu. Nazwa znaku wskazuje, gdzie leży żeglowna woda, a nie gdzie znajduje się niebezpieczeństwo.
Jak zapamiętać światła znaków kardynalnych?
Najprościej z tarczą zegara: wschód na godzinie 3 daje 3 błyski w grupie, południe na godzinie 6 daje 6 błysków i długi błysk, zachód na godzinie 9 daje 9 błysków. Znak północny miga białym światłem bez przerwy.
Jak rozpoznać znak kardynalny w dzień?
Po żółto-czarnych poziomych pasach i znaku szczytowym z dwóch czarnych stożków. Stożki w górę to znak północny, w dół południowy, podstawami do siebie wschodni, a wierzchołkami do siebie zachodni. Układ stożków pokazuje też, gdzie jest czarny pas.
Do którego regionu IALA należy Polska?
Polska, podobnie jak cała Europa, należy do Regionu A systemu IALA. Znaki lewej strony toru wodnego są tu czerwone, a prawej zielone, liczone w kierunku od morza do portu. W Regionie B, między innymi w obu Amerykach, kolory są odwrócone.
Czym różni się znak odosobnionego niebezpieczeństwa od znaku kardynalnego?
Znak odosobnionego niebezpieczeństwa stoi bezpośrednio nad małą przeszkodą, wokół której woda jest żeglowna. Jest czarny z czerwonym pasem, ma dwie czarne kule i białe światło Fl(2). Znak kardynalny stoi w jednym z kwadrantów wokół niebezpieczeństwa i wskazuje stronę bezpiecznej wody.
